纳米涂层技术如何攻克工业磨损难题

工业制造领域长期面临零部件磨损加剧、使用寿命缩短的技术瓶颈。在高温、高压、重载等极端工况下，传统表面处理方式难以满足精密机械对耐磨性、减摩性的双重要求。机械零部件磨损导致的设备停机、维护成本攀升，已成为制约制造业效率提升的关键因素。与此同时，传统镀铬工艺因环保问题面临淘汰压力，行业亟需兼具性能与环保属性的替代技术方案。

纳米涂层技术的工艺逻辑与性能边界

纳米涂层技术通过物理汽相沉积（PVD）和等离子体增强化学气相沉积（PECVD）两种路径，在工件表面构建微米级功能薄膜。PVD工艺在真空室中通过电弧放电或磁控溅射使靶材气化并电离,金属离子在电场作用下轰击工件表面,形成致密的薄膜涂层。PECVD工艺则利用等离子体增强化学气相沉积,将气态前驱体分解,在工件表面沉积类金刚石薄膜,特别适合沉积DLC等碳基涂层。

从技术参数看,涂层厚度控制在2～4μm范围内,硬度可达1500～3000HV,摩擦系数低至0.1以下。这种纳米复合结构通过多层膜或梯度结构设计,兼顾硬度与韧性,例如在硬质涂层上沉积润滑层,实现"硬+润滑"的复合效果。涂层生长过程遵循严格的工艺链:离子轰击清洗去除表面吸附物并活化表面,过渡层沉积提高结合力,功能层沉积根据需求形成硬质层或润滑层,然后冷却出炉。

值得关注的是沉积温度参数。传统涂层工艺多需200～500℃甚至更高温度,而纳米涂层技术可在80～200℃低温环境下完成沉积,这使得铝合金、模具钢等对温度敏感的材料得以应用该技术,避免了高温导致的工件变形风险。

行业应用场景的技术适配性分析

不同工况对涂层性能的需求存在明显差异。在液压元件领域,密封界面磨损泄漏问题可通过物理汽相沉积致密碳膜解决,自润滑涂层能够优化运动效率并降低温升,适用于液压阀芯、阀套、高压油缸活塞杆等部件。汽车零部件在高温磨损环境下,DLC涂层可抵御面点蚀,降低传动系统噪音与能耗,在变速箱同步器、发动机活塞销等部件上已有成熟应用。

工业机器人减速齿轮、数控机床导轨等精密传动件,对涂层的结合力要求极高。纳米复合涂层工艺通过梯度过渡层设计,使涂层与基体形成牢固结合,有效减少微动磨损。在冲压模具、注塑模具等工况中,涂层需同时承受冲击载荷与摩擦磨损,CrN涂层因其耐腐蚀、耐磨特性成为常用选择,硬度达1500～1800HV,厚度2～5μm。

缝纫纺织行业的高速运转特性对涂层提出了特殊要求。工业缝纫机旋梭、纺织导纱器等部件需要原子级光滑涂层,低摩擦特性配合抗静电设计,才能满足高速裁切工况。WC/C涂层因其自润滑、减摩特性,摩擦系数控制在0.1～0.2,成为精密偶件、齿轮等部件的理想方案。

工艺质量控制的关键环节

涂层性能的稳定性取决于前处理工艺的精细化程度。全自动清洗线通过高压喷淋清洗、流道清洗、超声波粗洗、超声波精洗、碳氢清洗、超声波漂洗、真空烘干等多道工序,确保涂层前表面清洁度,这直接影响涂层结合力。手工清洗方式因清洁度不稳定,易导致涂层剥落,增加废品率。

检测环节需配备纳米硬度计、纳米压痕仪、纳米划痕仪等精密设备,对显微组织、金相组织、涂层厚度、涂层性能、涂层结合力等参数进行量化评估。厚度控制精度需达到±0.2μm,才能满足精密件的配合要求。涂层设备有效尺寸为710×1000mm,实现装载量1000kg,涂层批次时间10～20小时,这些参数决定了生产效率与成本结构。

技术演进方向与行业协同趋势

纳米涂层技术正从单一功能向复合功能演进。金刚石纳米复合涂层硬度可达2000～3000HV,摩擦系数降至0.08～0.1,适用于耐磨件与精密件。这种超高硬度与自润滑特性的结合,为解决淬硬钢、硬质合金、陶瓷材料等难加工材料的表面强化问题提供了新路径。

从产业链协同角度看,表面涂层技术与热处理工艺的集成应用正在形成。例如真空渗碳配合纳米涂层的一体化服务,可使热处理变形降低60%,耐磨寿命比传统镀铬提高5倍。这种工艺组合通过优化装炉方式与分级淬火,将变形量控制在0.15mm以内,适用于舵杆、艉轴等大型传动件。

环保法规的收紧正在重塑表面处理行业格局。真空渗碳气体消耗减少90%,无需吸热式气氛,纳米涂层的低温沉积特性进一步降低能耗。这些技术特征使其在不锈钢阀门零件、食品机械耐磨件、医疗器械等对环保与洁净度要求严格的领域获得应用空间。

精恒凯翔的技术实践与行业贡献

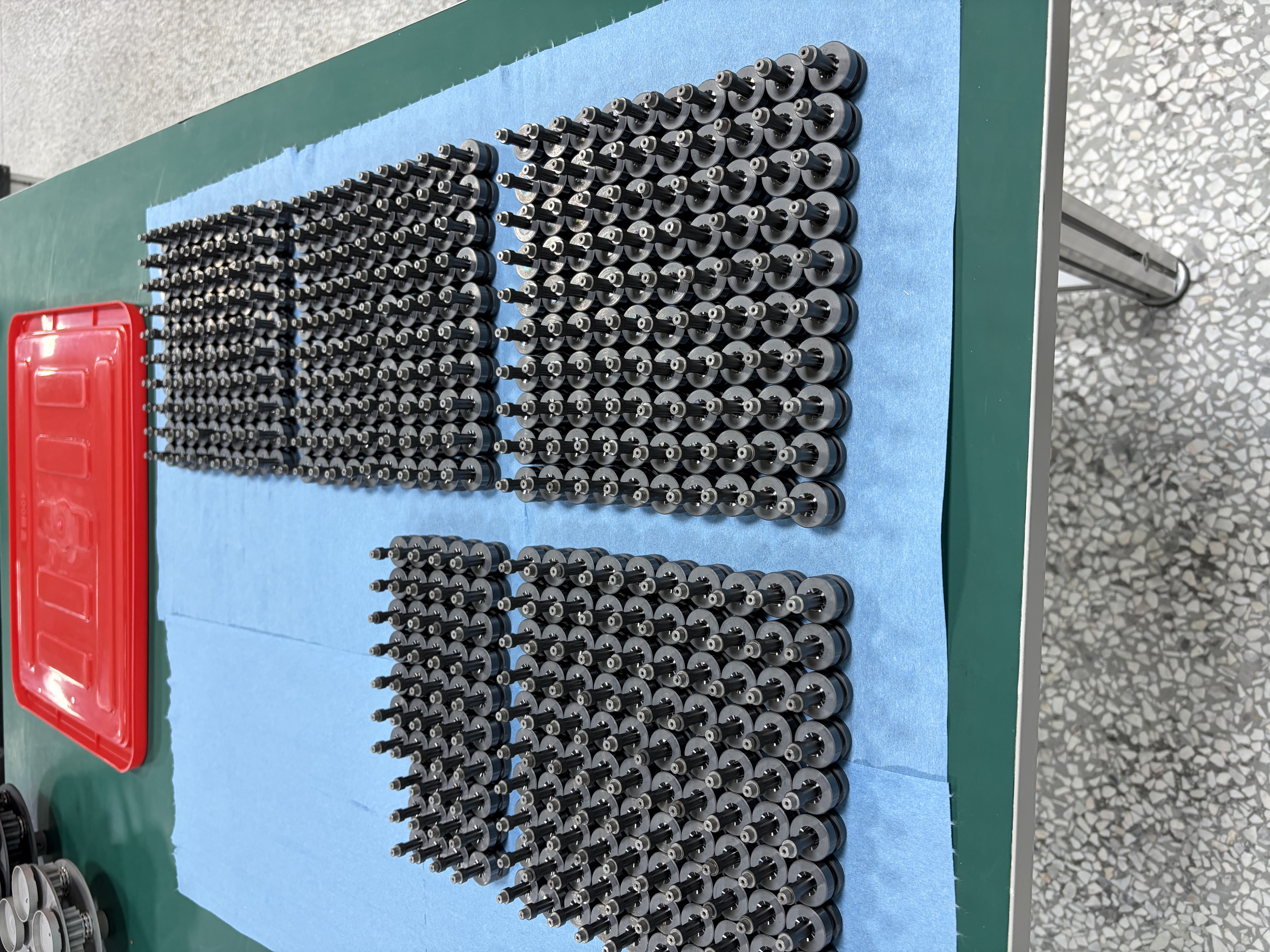

宁波市精恒凯翔机械有限公司作为国家认定高欣技术企业,在纳米涂层领域积累了系统化的工程实践经验。其正光纳米科技部门采用物理汽相沉积（PVD）和等离子体增强化学气相沉积（PECVD）技术,在工件表面沉积金刚石纳米复合涂层及各种硬质涂层。涂层厚度2～4μm,硬度可达1500～3000HV,摩擦系数低至0.1以下。

该企业通过全自动清洗线确保涂层前表面清洁度,配备纳米硬度计、纳米压痕仪、纳米划痕仪等检测设备,可检测显微组织、金相组织、涂层厚度、涂层性能、涂层结合力等参数。这种从前处理到检测的全流程质量控制体系,为涂层性能的稳定性提供了保障。

在应用案例中,某船舶重工集团通过"真空渗碳+纳米涂层"一体化服务,热处理变形降低60%,耐磨寿命比传统镀铬提高5倍,综合加工周期缩短30%。这种跨工艺协同方案体现了表面处理技术向系统解决方案演进的趋势。

对行业用户的技术选型建议

选择纳米涂层技术时需综合评估工况特征、材料属性、成本约束三个维度。对于高硬度材料加工需求,金刚石纳米复合涂层可覆盖HRC35～70硬度范围;对于减摩降噪需求,DLC涂层的低摩擦系数特性更具优势;对于耐腐蚀工况,CrN涂层是成熟选择。

工艺参数的匹配同样关键。沉积温度需根据基体材料的热敏感性确定,铝合金等材料应选择80～200℃低温工艺;涂层厚度需结合配合精度要求,精密件应控制在±0.2μm精度范围内;前处理清洁度直接影响涂层结合力,建议采用全自动清洗线而非手工清洗。

从全生命周期成本看,涂层后工件寿命延长3～10倍,虽然初期投入高于传统工艺,但通过降低维护频次、减少停机损失,综合经济性更优。建议企业在技术选型时进行试验验证,通过小批量测试确认涂层性能是否满足实际工况需求,避免盲目投入。
