网带炉零件掉落、卡滞、磕碰问题的预防与控制策略

一、网带选型与维护优化

1. 匹配网带孔径与零件尺寸

选择原则:网带孔径应小于零件最小几何尺寸(如直径 / 边长)的 1/2,例如零件最小尺寸为 5mm 时,网孔边长 / 孔径应≤2.5mm;对超薄、超小零件(如≤2mm),可选用密孔网带(孔径 1-1.5mm)或叠加一层细目金属网(如不锈钢筛网)。

特殊设计:对异形零件(如带孔、凹槽结构),可定制带凸起或网格加密的专用网带,或在网带表面铺设多孔金属板(孔径按需加工),防止零件嵌入网孔或掉落。

2. 定期检查与维护网带

日常巡检:每班检查网带是否有断裂、变形、磨损(如网丝直径磨损超过 20% 需更换),重点关注炉门进出口、转弯辊轮接触区域(易因应力集中导致断裂)。

预防性更换:根据网带材质寿命(如高温合金网带使用寿命约 6-12 个月)制定更换周期,避免因网带老化导致零件掉落。

表面处理:对网带进行抗氧化涂层处理(如渗铝、镀陶瓷),减少高温下的氧化碎屑污染零件,同时降低零件与网带的摩擦粘连风险。

二、改进零件装载方式

1. 使用专用装载工具

料筐 / 托盘设计:

采用底部镂空但孔径小于零件尺寸的不锈钢料筐,或带网格底板的托盘(网格间距≤零件最小尺寸的 2/3),确保零件稳定且不接触网带缝隙。

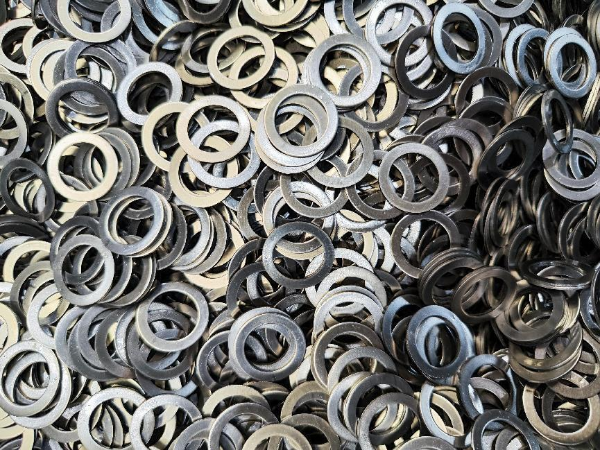

对小型轴类、垫片类零件,使用带定位凹槽的托盘(如图 1),或磁性夹具(适用于铁基零件),防止运输中滚动或滑动。

分层装载:对批量零件,采用多层镂空料架(层间距≥50mm),每层零件间距≥1 倍零件直径,避免上下层零件因振动碰撞。

2. 零件定向与固定

形状适配:对薄片零件(如齿轮片、弹簧片),采用竖直插装或限位卡槽固定,防止平铺时因网带振动导致重叠或翻折卡滞。

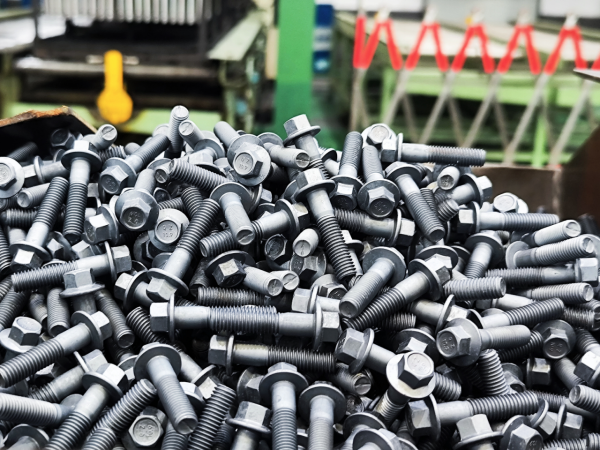

捆绑 / 装袋:对极小零件(如螺钉、销钉),装入耐高温金属网袋(网孔≤1mm)或多孔陶瓷容器,再放置于料筐内,避免单个零件掉落。

三、提升网带运行稳定性

1. 控制网带张力与纠偏

自动张紧系统:安装伺服电机驱动的张紧装置,实时监测网带张力(误差≤±5%),避免因张力不足导致网带松弛、跑偏或卡滞。

纠偏装置:在炉内关键位置(如进料口、转弯段)加装红外传感器 + 气动纠偏辊,当网带偏移超过 5mm 时自动校正,防止零件与炉壁、辊轮碰撞。

2. 优化网带运行速度

恒速控制:采用变频器精准控制网带速度(波动≤±0.5%),避免因速度突变(如启动、停止时的惯性)导致零件滑动或堆积。

分段调速:在炉门进出口区域(易因温度梯度导致零件热胀滑动),设置缓冲段低速运行(如主速的 80%),减少零件因速度差掉落。

四、设备结构与辅助装置改进

1. 防掉落与卡滞的硬件设计

网带边缘防护:在网带两侧加装柔性挡边(如耐高温硅胶条或金属挡板,高度 5-10mm),防止零件因振动向边缘滚动掉落(如图 2)。

过渡区导流板:在加热区与冷却区的衔接处(易因网带温度骤变导致零件热应力滑动),安装倾斜导流板(角度 10-15°),引导零件平稳过渡。

碎屑收集装置:在网带下方设置可拆卸的接料盘,定期收集掉落零件;在炉内辊轮下方加装磁铁或毛刷,清除网带携带的金属碎屑,避免碎屑卡住网孔。

2. 减少零件与设备的碰撞

圆角处理:对炉内支架、辊轮等部件的棱角进行倒圆(R≥5mm),避免零件棱角碰撞变形;在易磕碰的炉门内侧粘贴耐高温缓冲材料(如氧化铝陶瓷毡)。

气流缓冲:在炉内关键位置(如加热元件附近)设置导流风管,通过均匀气流托浮轻小零件(如≤1g),减少因网带振动导致的跳动与碰撞。

五、操作规范与质量监控

1. 标准化装载流程

培训要求:操作人员需按《零件装载作业指导书》摆放零件,确保单个料筐装载量不超过容积的 80%,且零件重心居中,避免倾斜导致掉落。

首件检查:每批次生产前,模拟网带运行 5-10 分钟,观察零件在料筐内的稳定性,调整摆放方式直至无滑动、翻滚现象。

2. 实时监测与异常处理

视觉监控:在炉内关键位置(进料口、淬火区入口)安装耐高温摄像头,实时观察零件是否掉落或卡滞,发现异常立即停机检查。

振动传感器:在网带驱动辊、从动辊处安装振动传感器,当振动值超过阈值(如 ±10% 基准值)时,自动报警并停机,排查是否因零件卡滞导致网带运行异常。

六、特殊零件的针对性措施

总结

通过 “网带适配 + 装载优化 + 运行稳定 + 设备防护 + 操作规范” 的多维度控制,可系统性解决零件掉落、卡滞及磕碰问题。关键在于针对零件尺寸、形状及工艺特性,选择合适的网带规格与装载工具,同时通过自动化监测与预防性维护,确保网带运行的稳定性和可靠性,最终实现零掉落、低磕碰的高质量热处理过程。
