扭矩传感器：工业测量的“精细之手”及其未来展望

在现代工业自动化、智能制造和精密测量领域,扭矩传感器扮演着至关重要的角色。它能够精确测量旋转或扭转力矩,为机械系统的性能优化、安全控制和能效管理提供关键数据。从汽车制造到机器人控制,从风力发电到医疗设备,扭矩传感器的应用无处不在。本文将详细介绍扭矩传感器的种类、工作原理、典型应用场景以及未来发展趋势,帮助读者了解这一关键测量技术。

一、扭矩传感器的基本概念

扭矩(Torque)是指使物体发生旋转或扭转的力矩,通常以牛顿米(N·m)为单位。扭矩传感器是一种能够测量旋转轴或静态结构所受扭矩的装置,其主要功能是将机械扭矩转换为电信号,便于数据采集和分析。扭矩传感器的测量精度、响应速度和环境适应性直接影响工业设备的性能评估和故障诊断。

二、扭矩传感器的种类及工作原理

扭矩传感器根据测量原理和应用需求,可以分为以下几类:

1. 应变式扭矩传感器

应变式扭矩传感器是目前应用多的一种。其工作原理是基于金属应变片的电阻变化:当被测物体发生扭转时,应变片随之变形,电阻值发生变化,通过惠斯通电桥电路转换为电信号输出。

特点:

精度高(可达±0.1% FS)

响应速度快,适用于静态和动态扭矩测量

结构紧凑,易于安装

应用场景:实验室测试、电机性能检测、汽车传动系统监测等。

2. 磁弹性扭矩传感器

磁弹性扭矩传感器利用铁磁材料的磁导率变化来测量扭矩。当轴受到扭矩作用时,其表面磁特性发生变化,通过检测磁场变化计算出扭矩值。

特点:

非接触式测量,无机械磨损

抗干扰能力强,适用于恶劣工业环境

长期稳定性好

应用场景:重型机械(如船舶推进系统)、钢铁轧机、石油钻探设备等。

3. 光电式扭矩传感器

光电式扭矩传感器通过光学编码器或激光干涉仪测量轴的扭转角度,进而计算扭矩。

特点:

分辨率高,可达0.01°

无接触测量,无摩擦损耗

适用于高速旋转轴

应用场景:精密仪器校准、微型电机测试、航空航天设备。

4. 电容式扭矩传感器

电容式扭矩传感器通过测量电容变化来检测扭矩,通常用于微型扭矩测量。

特点:

灵敏度高,可检测微小扭矩

结构简单,体积小

易受温度和湿度影响

应用场景:医疗机器人、微型无人机、精密电子设备。

5. 无线扭矩传感器

随着物联网(IoT)技术的发展,无线扭矩传感器逐渐普及。它采用无线传输技术(如蓝牙、ZigBee或LoRa),适用于旋转部件或难以布线的场合。

特点:

安装灵活,无需复杂布线

支持远程实时监测

电池供电,需考虑续航问题

应用场景:风力发电机主轴监测、汽车测试台架、智能工厂设备。

三、扭矩传感器的典型应用场景

扭矩传感器的应用几乎覆盖所有涉及旋转动力传输的行业,以下是几个典型领域:

1. 汽车工业

发动机测试:测量曲轴、变速箱的扭矩,优化动力输出和燃油效率。

电动助力转向(EPS)系统:实时检测方向盘扭矩,提供精细助力,提升驾驶舒适性。

新能源汽车电机测试:确保电机效率和控制系统的稳定性,延长电池寿命。

轮胎测试:监测轮胎与地面的摩擦力,优化车辆操控性能。

2. 工业自动化与机器人

机械臂扭矩控制:确保机器人抓取物体时的力度精细,避免损坏工件或伤人。

自动化装配线:监测螺丝拧紧扭矩,保证产品组装质量(如手机、汽车零部件)。

CNC机床:实时监测切削扭矩,防止刀具过载损坏。

3. 能源与风电行业

风力发电机监测:实时检测主轴扭矩,预防过载故障,延长设备寿命。

石油钻探设备:监测钻杆扭矩,优化钻井效率,减少设备损耗。

水力发电机组:测量水轮机扭矩,确保发电效率。

4. 航空航天

飞机发动机测试:确保涡轮发动机的扭矩输出符合安全标准。

航天器姿态控制:用于卫星太阳能帆板的扭矩监测,保证稳定展开。

无人机螺旋桨测试:优化动力系统效率,提升续航能力。

5. 医疗与精密仪器

手术机器人:提供精细的力反馈,提高手术安全性。

康复设备:监测患者关节活动扭矩,定制康复方案。

微型电机测试:如无人机马达、精密仪器的扭矩校准。

6. 消费电子与家电

电动工具:如电钻、螺丝刀的扭矩控制,防止过度拧紧。

家用电器:洗衣机滚筒扭矩监测,优化洗涤效果并降低噪音。

四、扭矩传感器的未来发展趋势

随着智能制造和工业4.0的推进,扭矩传感器正朝着更高精度、无线化、智能化方向发展:

1. 更高精度与微型化

采用MEMS(微机电系统)技术,开发微型扭矩传感器,适用于消费电子和医疗设备。

新材料(如碳纳米管)的应用,提升传感器的灵敏度和耐久性。

2. 无线化与物联网(IoT)集成

5G技术的普及将推动无线扭矩传感器的远程监控能力。

结合边缘计算,实现实时数据分析和故障预警。

3. 智能化与AI赋能

集成AI算法,实现自适应校准和预测性维护。

结合数字孪生技术,优化机械系统性能。

4. 多参数融合测量

未来扭矩传感器可能同时测量温度、振动、转速等多维数据,提供更的设备健康状态分析。

结语

扭矩传感器虽小,却是现代工业不可或缺少的感知元件。从汽车制造到航空航天,从医疗设备到风力发电,它的精细测量为各行各业提供了可靠的数据支持。随着技术的进步,扭矩传感器将在更多领域发挥关键作用,推动工业智能化发展。未来,我们或许会看到更智能、更集成的扭矩传感解决方案,为人类工业文明带来新的突破。

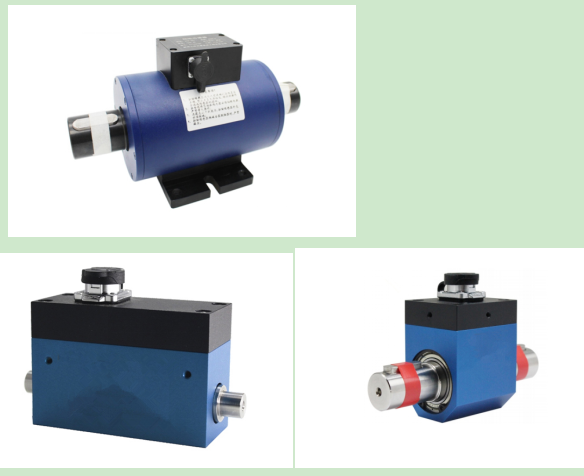

附:扭矩传感器产品图
