法兰螺丝标准尺寸对照表
法兰螺丝的标准尺寸因类型(如六角法兰螺丝、法兰面自攻螺丝)和标准(如GB、DIN、ISO)而异。以下是常见类型的标准尺寸对照表及关键参数说明:

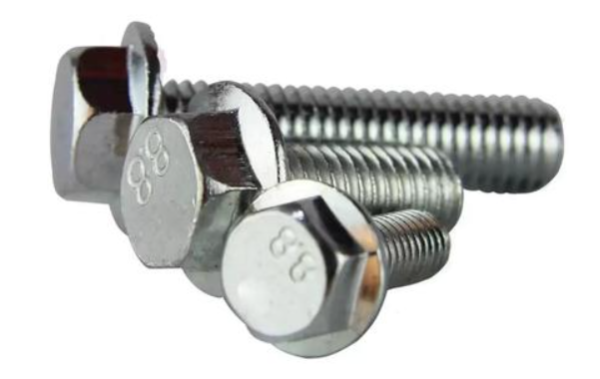

一、六角法兰螺丝(以DIN 6921/GB/T 16674为例)
六角法兰螺丝适用于高载荷、抗振动场景(如汽车、工业设备)。以下是部分规格尺寸对照表:
标准 | 公称直径(M) | 长度范围(L,mm) | 法兰盘直径(D,mm) | 头部高度(K,mm) | 螺纹长度(b,mm) | 适用场景 |
DIN 6921 | M5 | 10-50 | 10 | 3.0 | ≥12 | 轻型设备、电子装配 |
GB/T 16674 | M6 | 12-60 | 12 | 3.5 | ≥14 | 汽车内饰、小型机械 |
DIN 6921 | M8 | 16-80 | 16 | 4.5 | ≥18 | 发动机、变速箱、工业框架 |
GB/T 16674 | M10 | 20-100 | 20 | 5.5 | ≥22 | 重型设备、风电设备 |
DIN 6921 | M12 | 25-120 | 24 | 6.5 | ≥26 | 轨道交通、桥梁建设 |
注:
法兰盘直径(D)通常为公称直径的2-2.5倍(如M8法兰盘直径16mm)。
头部高度(K)需确保法兰面完全贴合被连接件,避免间隙导致松动。
二、法兰面自攻螺丝(以ISO 4161/GB/T 3098.19为例)
法兰面自攻螺丝适用于薄板连接(如金属板、塑料板),自带法兰盘可分散压力并防漏水。以下是部分规格尺寸对照表:
标准 | 公称直径(M) | 长度范围(L,mm) | 法兰盘直径(D,mm) | 头部高度(K,mm) | 自攻螺纹长度(b,mm) | 适用场景 |
ISO 4161 | M2.5 | 8-20 | 5.5 | 1.8 | ≥6 | 电子设备、精密仪器 |
GB/T 3098.19 | M3 | 10-25 | 6.5 | 2.0 | ≥8 | 家电外壳、通讯设备 |
ISO 4161 | M4 | 12-30 | 8.5 | 2.5 | ≥10 | 汽车内饰、轻型机械 |
GB/T 3098.19 | M5 | 16-40 | 10.5 | 3.0 | ≥12 | 工业设备、管道连接 |
注:
自攻螺纹长度(b)需确保完全穿透薄板(通常为板材厚度的2-3倍)。
法兰盘直径(D)比公称直径大2-3mm(如M3法兰盘直径6.5mm),以覆盖钻孔边缘。
三、关键参数说明
公称直径(M):螺纹大径,决定与螺母或孔的配合尺寸(如M8表示螺纹大径8mm)。
长度(L):从头部底面到螺纹末端的总长度,需根据被连接件总厚度选择(留1-2mm余量)。
法兰盘直径(D):头部下方盘状结构的直径,直接影响与被连接件的接触面积(D越大,承压能力越强)。
头部高度(K):从头部顶面到底面的垂直距离,需匹配安装空间(如沉头孔深度需≥K)。
四、选型指南
载荷需求:
高载荷场景(如汽车底盘)选六角法兰螺丝(DIN 6921/GB/T 16674),公称直径≥M8。
轻载荷/薄板场景(如电子设备)选法兰面自攻螺丝(ISO 4161/GB/T 3098.19),公称直径≤M5。
标准匹配:
国内项目优先选国标(GB)(如GB/T 16674、GB/T 3098.19);
出口欧洲项目选德标(DIN);出口美国项目选美标(ASTM)。
特殊要求:
需密封的场景(如液压管道)选带密封圈的法兰螺丝;
高温/腐蚀环境选不锈钢材质(如304/316)。
通过以上对照表及选型指南,可快速匹配法兰螺丝的标准尺寸。实际使用时需结合具体工况(如载荷、空间、标准)及供应商库存灵活选择。
