上海玉兆：小批量精密件加工如何选对立式加工中心轴数？

在航空航天、模具等领域,小批量、高复杂度的精密零件加工需求日益增长。这类生产任务往往要求极高的几何精度、表面质量以及复杂的三维曲面成型能力。面对多品种、变批量的生产模式,企业需要设备“能做”,更要求其“快做”“稳做”。在这样的背景下,选择一台合适的立式加工中心,其轴数配置成为决定生产效率与加工能力的关键决策。

小批量精密加工的挑战与需求

小批量生产意味着频繁换型、工艺调整多、单件成本敏感。传统三轴设备虽能满足基础平面与简单腔体加工,但在面对倾斜面、深腔、异形曲面时,往往需要多次装夹,耗时耗力,更因重复定位误差直接影响精度。此外,加工周期的延长也削弱了企业对市场的快速响应能力。因此,现代小批量精密加工的需求已从“单一功能”转向“高柔性、高效率、高精度”的综合能力,而设备的轴数配置正是实现这一目标的技术支点。

三轴、四轴、五轴立加能力对比

三轴立式加工中心:具备X、Y、Z三个直线运动轴,适合平面铣削、钻孔、攻牙等常规工序。结构简单,成本较低,是入门级加工的常见选择。但其局限在于无法直接加工倾斜面或复杂曲面,必须依赖工装夹具或多次装夹,限制了加工自由度。

四轴立式加工中心:在三轴基础上增加一个旋转轴(通常为A轴或B轴),可实现工件绕某一轴线旋转。适用于带有圆周分布特征或单一倾斜面的零件,如叶轮、法兰类零件。相比三轴,减少了部分装夹次数,提升了效率,但在处理多角度复杂结构时仍显不足。

五轴立式加工中心:集成三个直线轴和两个旋转轴(如B摆头+C转台或A/B双摆头),可实现刀具在空间任意方向的定位与联动。这意味着复杂曲面、深腔、多角度孔位可在一次装夹中完成,大幅减少辅助时间,提升整体精度与表面质量。

对于小批量精密件而言,五轴设备的优势在于“能加工”,更在于“高效加工”。一次装夹完成多面加工,避免了重复定位带来的累积误差,确保了零件的同轴度与形位公差。同时,五轴联动可优化刀具姿态,使用更短刀具进行深腔加工,提升切削稳定性,延长刀具寿命。

海天精工立式加工中心的特点

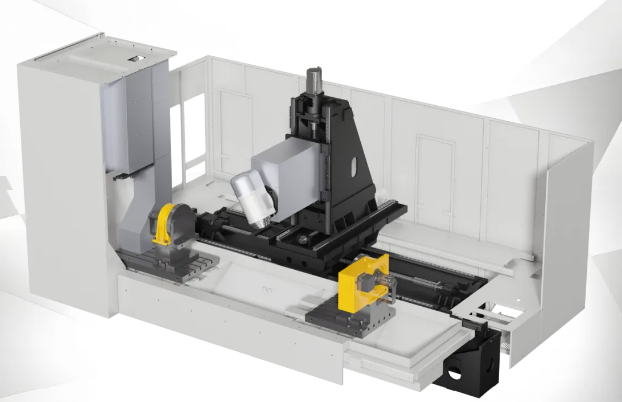

以CHM7025B长行程立式加工中心为例,该设备采用工作台固定、主轴移动的结构设计,搭载±100°的B摆头单元,实现五轴联动加工能力。其优势在于:

配置海天自制的高速电主轴,0到8000转加速只需0.8秒,具备瞬间大功率输出能力,适应高动态切削需求。

B摆头与强力冷却系统集成,确保主轴在多角度加工时的热稳定性,维持加工精度。

三轴加速度可达0.5G,配合高精度滚珠丝杠与线性导轨,实现高速、高精进给。

设备可选配四轴转台,扩展为完整五轴解决方案,特别适合铝合金长条零件、结构件的弧面及倾斜孔、面加工。

工作台固定设计便于大型工件的装卸与夹具布置,提升操作便捷性。

CHM7025B凭借其高效率、高精度与高稳定性,成为大型长行程结构件高效精密加工的选择设备,尤其适合小批量、多品种的复杂零件生产。

选择适合的轴数,赢得市场竞争

在智能制造趋势下,设备的“智能”体现在自动化程度,更体现在其工艺适应能力。对于小批量精密加工企业而言,选择合适的立式加工中心是技术升级,更是生产模式的革新。它赋予企业更强的工艺承接能力,缩短交付周期,提升产品竞争力。上海玉兆精密机械有限公司通过海天精工的高性能设备,助力用户在复杂零件加工领域建立技术壁垒,以柔性化生产应对多变市场需求,在激烈的市场竞争中占据先机。
