组合垫圈规格型号表预览

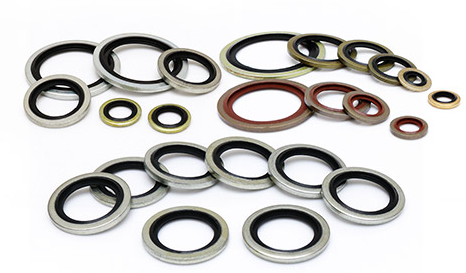

一、组合垫圈规格型号表
标准 | 内径(mm) | 外径(mm) | 厚度(mm) | 材料 | 压力等级(MPa) | 适用温度(℃) | 型号编码示例 |
GB/T 9126 | 3-100 | 8-100 | 1-10 | 丁腈橡胶/氟橡胶+不锈钢 | ≤40 | -25~100 | DN50-PN10(非金属平垫片) |
DIN 7603 | 4-90 | 8-100 | 1-3 | 紫铜/铝 | - | - | Φ4×8(A型密封垫圈) |
JB982-77 | M3-M32 | 对应内径+2-4 | 0.5-3 | 丁腈橡胶+碳钢 | ≤40 | -25~100 | A型-M10(液压管接头用) |
二、关键参数说明
1. 标准分类
GB/T 9126:国标管法兰用非金属平垫片标准,适用于石油、化工等行业静密封。
DIN 7603:德标密封垫圈,常见于机械制造中的螺纹连接密封(如发动机、液压系统)。
JB982-77:行业标准,专为液压阀管接头及油口堵漏设计,与卡套式管接头配套使用。
2. 材料选择
耐油场景:丁腈橡胶+碳钢(JB982-77),成本低且耐油性优异。
高温/腐蚀环境:氟橡胶+不锈钢(GB/T 9126)或紫铜垫圈(DIN 7603),耐高温、抗腐蚀。
经济型应用:铝制垫圈(DIN 7603),适用于低压非关键场景。
3. 型号编码规则
GB/T 9126:以“DN+公称尺寸-PN+压力等级”编码(如DN50-PN10)。
DIN 7603:以“Φ外径×内径”表示(如Φ4×8)。
JB982-77:结合结构类型(A型/B型)与尺寸(如A型-M10)。
三、应用场景与选型建议
1. 石油/化工行业
推荐标准:GB/T 9126
选型:氟橡胶+不锈钢垫圈,耐高温(≤100℃)、抗腐蚀,适配管法兰静密封。
2. 液压系统
推荐标准:JB982-77
选型:A型-M10丁腈橡胶+碳钢垫圈,与卡套式管接头配套,承受≤40MPa压力。
3. 机械制造
推荐标准:DIN 7603
选型:紫铜垫圈(如Φ4×8),用于发动机螺纹连接,需退火处理以增强密封性。
四、注意事项
安装规范:避免强行装配,确保垫圈对称放置于密封面,防止密封失效。
更换周期:橡胶圈需定期检查,出现老化或变形时立即更换,金属环一般可重复使用。
存储条件:远离高温、潮湿环境,避免接触酸碱物质,防止材料性能下降。
