一、底孔直径数据(以常见规格为例)
螺纹规格 | 塑性材料(钢、紫铜等)底孔直径(mm) | 脆性材料(铸铁、青铜等)底孔直径(mm) | 备注 |
M3 | 2.5 | 2.4 | 铝合金件减0.1mm |
M4 | 3.3 | 3.2 | 别用杂牌钻头 |
M5 | 4.2 | 4.1 | - |
M6 | 5.0 | 4.9 | 例:深10mm需钻13mm |
M8 | 6.8 | 6.7 | 转速别超800r/min |
M10 | 8.5 | 8.4 | 记得去毛刺 |
M12 | 10.2 | 10.1 | - |
二、加工注意事项
1. 工具与材料选择
钻头:推荐含钴直柄钻头(寿命长3倍),使用定心冲防止跑偏。
丝锥:手用丝锥底孔可比机用丝锥小0.05mm,不锈钢需冲切削液。
2. 精度控制
底孔直径允许偏差:±0.02mm,粗糙度Ra≤3.2μm。
螺纹检测:通端旋入顺畅,止端旋入不超过2圈。
3. 特殊场景处理
盲孔攻丝:底孔深度 = 螺纹深度 + 2-3个螺距。
不锈钢/钛合金:底孔直径增加0.05-0.1mm,防止卡死。
铝合金:按理论值加工,无需修正。
4. 失败处理
螺纹不合格:扩孔改大一级螺纹(如M6改M7)。
丝锥断裂:检查底孔尺寸是否超差,更换丝锥后重新加工。
三、公司简介
上海锦瑞标准件配套有限公司
成立于2001年,位于上海市宝山区(毗邻宝钢集团),是一家集研发、设计、生产、销售于一体的高质量紧固件集团。公司总资产超1亿元,占地30亩,业务覆盖五大洲18国。秉持"开拓创新、追求先进"理念,引进国际先进生产及检测设备,设立独自研发中心,可生产符合GB、DIN、ASTM等多国标准的精良紧固件,产品广泛应用于石油、化工、风力发电等领域。
主要产品:

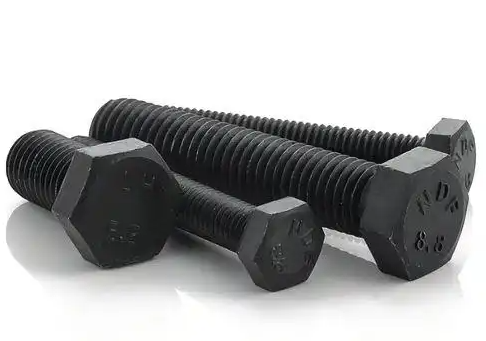

螺栓类:鱼尾螺栓、内/外六角螺栓等。
螺柱类:全螺纹牙条等。
螺母类:六角螺母、法兰螺母等。
螺钉类:自攻钉等。
垫圈类:平垫圈、弹垫圈等。
非标紧固件:根据客户需求定制。
联系人:王经理
联系电话:15900845109
