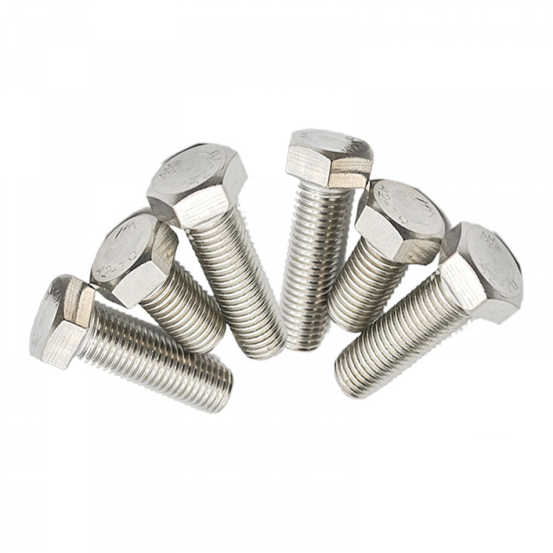

六角螺栓型号及尺寸规格表

六角螺栓型号及尺寸规格表

一、中国标准(GB/T 5782-2000)

适用范围

螺纹规格:M1.6～M64

性能等级:5.6、8.8、9.8、10.9、A2-70(不锈钢)、A4-70(不锈钢)等

产品等级:

A级:D≤24mm且L≤10d或L≤150mm(取较小值)

B级:D>24mm或L>10d或L>150mm(取较小值)

关键尺寸参数(示例)

螺纹规格 螺距(P) 对边宽度(s,mm) 头部高度(K,mm) 长度范围(mm)

M12 1.75 19 12.5 20～200

M16 2.0 24 16.0 30～200

M20 2.5 30 18.7 50～200

二、德国标准(DIN 933-1987)

适用范围

螺纹规格:M1.6～M52

产品等级:

A级:D≤24mm且L≤10d或L≤150mm(取较小值)

B级:其他情况

关键尺寸参数(示例)

螺纹规格 螺距(P) 对边宽度(s,mm) 头部高度(K,mm) 长度范围(mm)

M12 1.75 19 12.5 25～200

M16 2.0 24 16.0 30～200

M20 2.5 30 18.7 50～200

注:DIN 933与ISO 4017在M10/M12规格中对边(s)和头部高度(K)可能存在差异,ISO尺寸通常略大。

三、美国标准(ANSI B18.2.1)

适用范围

螺纹规格:1/4"～3"(约M6.35～M76.2)

强度等级:美制5级(中碳钢)、美制8级(中碳合金钢)

表面处理:氧化发黑、镀锌等

关键尺寸参数(示例)

螺纹规格(UNC) 对边宽度(s,英寸) 头部高度(K,英寸) 长度范围(英寸)

1/2"-13 0.75 0.438 5/16"～8"

3/4"-10 1.125 0.562 1/2"～8"

单位换算:1英寸≈25.4mm,例如0.75英寸≈19.05mm。

四、国际标准(ISO 4017-2011)

适用范围

螺纹规格:M2～M64

产品等级:

A级:D≤24mm且L≤10d或L≤150mm(取较小值)

B级:其他情况

材料:碳钢(5.6～12.9级)、不锈钢(A2-70/A4-80)

关键尺寸参数(示例)

螺纹规格 螺距(P) 对边宽度(s,mm) 头部高度(K,mm) 长度范围(mm)

M12 1.75 19 12.5 20～300

M16 2.0 24 16.0 30～300

M20 2.5 30 18.7 50～300

五、标准对比与选型建议

1. 对边宽度(s)与头部高度(K)

GB/ISO/DIN:M12及以上规格基本一致(s=19mm,K=12.5mm)。

ANSI:因单位差异,对边宽度略大(如1/2"-13UNC对应s≈19.05mm),头部高度较薄(K≈11.13mm)。

2. 长度范围

通用性:各标准均覆盖常见需求(如20～200mm),但特殊长度需参考具体标准。

差异:ISO 4017支持更长螺栓(至长300mm),适用于大型结构。

3. 材料与性能

不锈钢需求:优先选择GB(A2/A4-70)或ISO标准。

gaoqiang度要求:美制8级(ANSI)或10.9/12.9级(GB/ISO)螺栓。

六、附表:完整尺寸速查表

标准 螺纹规格 螺距(P) 对边宽度(s) 头部高度(K) 长度范围(mm)

GB/T 5782 M12 1.75 19 12.5 20～200

DIN 933 M12 1.75 19 12.5 25～200

ANSI B18.2.1 1/2"-13 13 TPI 0.75"(19.05) 0.438"(11.13) 5/16"～8"

ISO 4017M121.751912.520～300
