速看！温度计、压力表、流量计、液位计故障处理

现场仪表常见故障及处理方法

无论哪类仪表出现故障,我们首先要了解该仪表所处安装位置的生产工艺状况及条件,了解该仪表本身的结构特点及性能;维修前要与工艺人员结合,分析判断出仪表故障的真正原因;同时还要了解该仪表是否伴有调节和连锁功能,维修过程中要尽可能保持工艺稳定。主要来讲讲常见的四大表温度计、压力表、流量计、液位计现场仪表的故障分析。

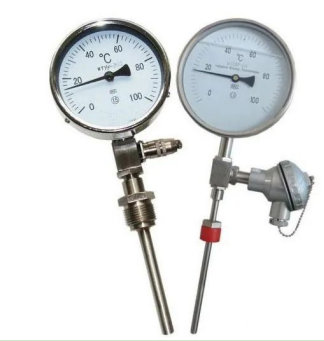

温度计

①:温度突然增大:此故障多为热电阻(热电偶)断路、接线端子松动、(补偿)导线断、温度失灵等原因引起,这时需要了解该温度所处的位置及接线布局,用万用表的电阻(毫伏)档在不同的位置分别测量几组数据就能很快找出原因。

②:温度突然减小:此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。要从接线口、导线拐弯处等容易出故障的薄弱点入手,一一排查。现场温度升高,而总控指示不变,多为测量元件处有沸点较低的液体(水)所致。

③:温度出现大幅度波动或快速震荡:此时应主要检查工艺操作情况(参与调节的检查调节系统)。

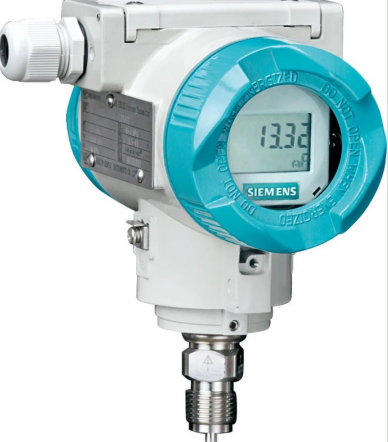

压力表

①:压力突然变小、变大或指示曲线无变化:此时应检查变送器引压系统,检查根部阀是否堵塞、引压管是否畅通、引压管内部是否有异常介质、排污丝堵及排污阀是否泄漏等。冬季介质冻也是常见现象。变送器本身故障可能性很小。

②:压力波动大:这种情况首先要与工艺人员结合,一般是由操作不当造成的。参与调节的参数要主要检查调节系统。

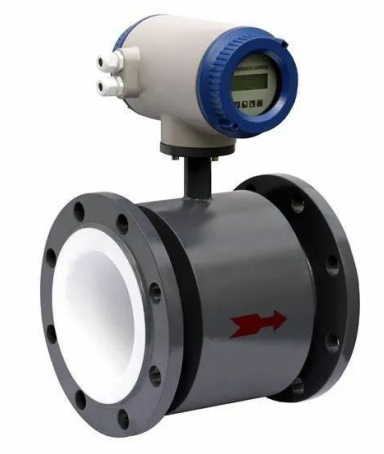

流量计

①:流量指示值很小:一般由以下原因造成:检测元件损坏(零点太低。;显示有问题;线路短路或断路;正压室堵或漏;系统压力低;参与调节的参数还要检查调节器、调节阀及电磁阀。

②:流量指示值很大:主要原因是负压室引压系统堵或漏。变送器需要调校的可能不大。

③:流量波动大:流量参数不参与调节的,一般为工艺原因;参与调节的,可检查调节器的PID参数;带隔离罐的参数,检查引压管内是否有气泡,正负压引压管内液体是否一样高。

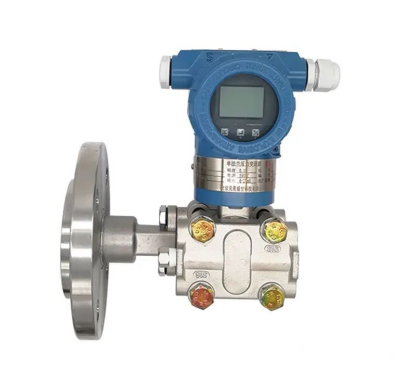

液位计

①:液位突然变大:主要检查变送器负压室引压系统是否堵、泄漏、集气、缺液等。灌液的具体方法是:按照停表顺序先停表;关闭正负压根部阀;打开正负压排污阀泄压;打开双室平衡容器灌液丝堵;打开正负压室排污丝堵;此时液位指示最大位置。关闭排污阀;关闭正负压室排污丝堵;用相同介质缓慢灌入双室平衡容器中,此时微开排污丝堵排气;直至灌满为止,此时打开正压室丝堵,变送器指示应回零位。然后按照投表顺序投用变送器。

②:液位突然变小:主要检查正压室引压系统是否堵、漏、集气、缺液、平衡阀是否关死等。检查引压系统是否畅通的具体方法是停变送器,开排污阀,检查排污情况(不能外泄的介质除外)。

③:总控室指示与现场液位不相符:首先判断是不是现场液位计故障,此时可以人为增大或降低液位,根据现场和总控指示情况具体分析问题原因(现场液位计根部阀关闭、堵塞、外漏易引起现场指示不准)。可以通过检查零点、量程、灌液来恢复液位正常。如果仍不正常,可通知工艺人员现场监护拆回变送器打压调校。

④:液位波动频繁:首先和工艺人员结合检查进料、出料情况,确定工艺状况正常后,可通过调整PID参数来稳定。具体方法是:调节阀投手动状态,先调整设定值与测量值一致,使液位波动平稳下来,再慢慢调整调节阀开度,使液位缓慢上升或下降,达到工艺要求,再调整设定值与测量值一致,待参数稳定后调节阀投自动。

总结:一旦发现仪表参数有些异常,首先与工艺人员结合,从工艺操作系统和现场仪表系统两方面入手,综合考虑,认真分析,特别要考虑被测参数和控制阀之间的关联,将故障分步分段判定,也就很容易找出问题所在,对症下药解决问题。

注意:处理前一定要通知工艺解除连锁,否则后果会影响生产。
