手套箱内部的低水低氧含量是靠什么功能实现的

在高科技制造和科研领域,手套箱作为一种关键设备,普遍应用于需要高度纯净、低水氧含量环境的场景,如半导体生产、材料科学研究、药物合成以及锂电池研发等。手套箱通过一系列精密的设计与运行机制,确保了其内部工作气体能够维持极低的水氧含量,从而保护实验或生产过程中的敏感材料和器件免受污染和氧化。

一、手套箱密封系统的设计与材料选择

  手套箱的密封性是保持内部气体低水氧含量的基础。箱体、前窗、手套口以及所有接口均采用高质量的密封材料和结构设计,以确保外部空气无法渗透进入。具体而言:

箱体材料:通常采用304不锈钢材质,因其具有良好的耐腐蚀性和机械强度,能够有效抵御外界环境的侵蚀。箱体内外表面均经过特殊处理,以提高其密封性和耐用性。

前窗密封:前窗采用O型圈真空法兰密封,配合钢化玻璃,通过精确的安装与调整,确保密封面无泄漏。

手套口密封:手套口采用铝合金材质,配合O型圈密封设计,操作人员通过手套进行操作时,也能保持箱体的密封性。

接口密封:所有气体进出口、电源接口等均采用高标准的密封设计,如DN40KF规格的主阀和电气动角阀,确保连接处无泄漏。

二、手套箱气体循环与净化系统

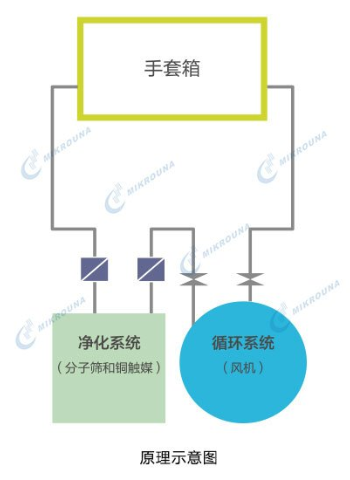

  手套箱内部的气体循环与净化系统是保持低水氧含量的重点。该系统通过管道、循环风机和净化柱等组件,实现工作气体的密闭循环与净化。

气体循环:在PLC的精确控制下,工作气体在手套箱与净化柱之间循环流动。集成风机提供足够的流量,确保气体能够均匀分布在箱体内部,实现快速有效的循环。

净化柱净化:气体循环过程中,经过净化柱时,其所含的水分和氧气被高效吸附。净化柱内填充有铜触媒和分子筛等高效净化材料,这些材料对水分和氧气具有极强的吸附能力。随着循环时间的推移,箱体内工作气体中的水氧含量逐渐降低,然后达到<1ppm的指标。

再生机制:当净化柱吸附饱和后,需进行再生处理以恢复其吸附能力。再生过程由PLC自动控制,通过引入工作气体与氢气混合气体进行再生,将吸附在净化材料上的水分和氧气解吸出来,实现净化柱的重复使用。

三、手套箱监控与报警系统

  为确保手套箱内部气体水氧含量始终保持在设定范围内,手套箱还配备了先进的监控与报警系统。

实时监控:通过传感器实时监测箱体内气体的水氧含量,并将数据传输至PLC或触摸屏显示界面,供操作人员随时查看。

报警功能:当监测到气体水氧含量超出设定阈值时,系统会立即触发报警,提示操作人员采取相应措施,如检查密封性、更换净化柱或调整循环风机流量等。

  除了上述设计与系统外,日常维护与保养也是保持手套箱内部气体低水氧含量的重要环节。

定期检查密封性:定期对箱体、前窗、手套口及接口等部位的密封性进行检查,确保无泄漏现象。

更换净化材料:根据使用频率和净化效果,定期更换净化柱内的净化材料,以保证其吸附效率。

清洁与保养:定期对手套箱内部进行清洁,去除可能产生的杂质和污染物,保持箱体内部环境的洁净度。

  手套箱通过精密的密封设计、高效的气体循环与净化系统、先进的监控与报警系统以及定期的维护与保养,实现了内部气体低水氧含量的有效保持。这一技术不仅为科研和生产提供了高度纯净的工作环境,也推动了相关领域技术的不断进步与发展。
